RM新时代官方网站

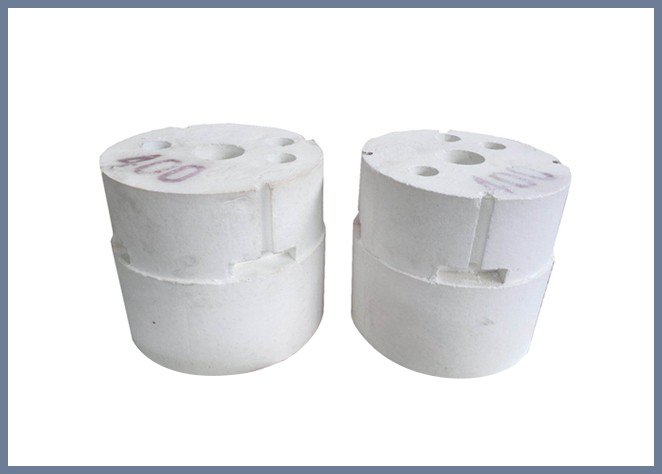

由于電話詢問(wèn)“澆注料預(yù)制件烘烤溫度曲線”的客戶比較多，澆注料預(yù)制件廠家-鄭州四季火耐火材料用一篇文章來(lái)給大家做個(gè)參考。澆注料預(yù)制件烘烤是預(yù)制件制作過(guò)程的一個(gè)重要工序。在烘烤過(guò)程中，澆注料預(yù)制件自身的游離水和結(jié)合水大部分排出完畢，并產(chǎn)生較高的強(qiáng)度。烘烤對(duì)預(yù)制件的質(zhì)量有很大影響，體積較大的致密高強(qiáng)澆注料預(yù)制件。由于預(yù)制件本身致密度較高，尺于又大，烘烤過(guò)程中水蒸汽壓力和熱應(yīng)力的共同作用很容易導(dǎo)致預(yù)制件的剝落，嚴(yán)重者造成澆注料預(yù)制件炸裂。

成型后的澆注料預(yù)制件自然干燥48h后，需在爐內(nèi)烘烤至650℃，并自然冷卻(降溫速度每小時(shí)不得大于25℃)。預(yù)制件烘烤，一般預(yù)制件在400℃以下烘烤不存在問(wèn)題，但要在650℃左右烘烤，要注意幾點(diǎn)：要根據(jù)澆注料材質(zhì)、環(huán)境溫度、預(yù)制件尺寸等多方面考慮，制定烘烤曲線;可在澆注料中適當(dāng)加入防爆劑，在150~350℃時(shí)要有足夠的保溫時(shí)間耐火澆注料預(yù)制件烘烤釆用電加熱方式，減少煙氣對(duì)它的影響，同時(shí)嚴(yán)格按照一定的升溫曲線進(jìn)行烘烤。
